Pneumatische Klopfer

Der pneumatische Klopfer wird als Austragshilfe bei schlecht fließenden Produkten verwendet. Die Brückenbildung wird verhindert. Der Anbau erfolgt am Auslauf eines Filters, Silos oder Behälters. Durch das einstellbare Klopfen entstehen keine Sinusschwingungen, wie z.B. beim Einsatz von Vibratoren. Dadurch bilden sich in den Blechteilen und Schweißnähten keine Risse. Kann das Produkt mit einem Hammer zum Fliessen gebracht werden, so ist auch der pneumatische Klopfer wirksam.

Aufbau und Wirkungsweise
blockHeaderEditIcon

Aufbau und Wirkungsweise

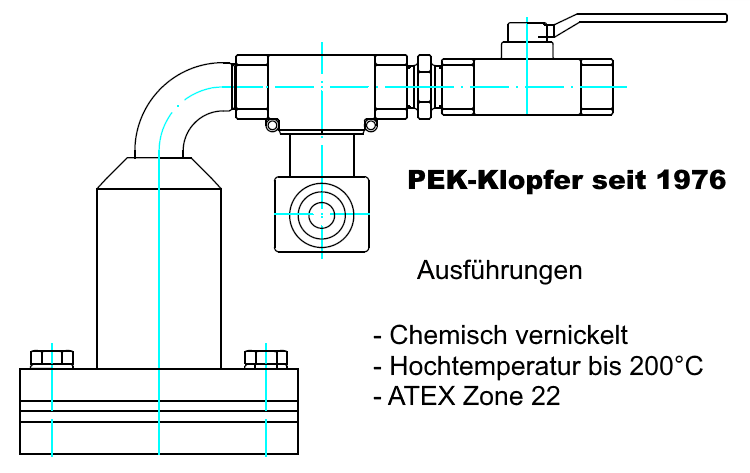

Der Pneumatische Klopfer besteht aus einem Zylinder und einem Kolben (0,7 Kg), der bei Betätigung des vorgeschalteten Ventils schlagartig bewegt wird und auf eine Aufschlagplatte klopft. Eine Anschweissplatte dient zur Befestigung am Behälter. Die verdrängte Luft entweicht durch einen Ringspalt.
Die Druckluft muss wasserfrei sein. Der Betriebsdruck beträgt max. 4 bar Überdruck. Zur Drosselung der Klopfstärke und zum Abstellen des Pneumatischen Klopfers befindet sich ein Absperrhahn zwischen Klopfer und der Pressluftleitung.

Beschreibung
blockHeaderEditIcon

Beschreibung

Durch die  Öffnung eines Magnetventils wird der Kolben beschleunigt und überträgt die kinetische Energie  beim Aufschlagen in eine Kraft die von der Befestigungskonsole über die Behälterwand zum Schüttgut übertragen wird.
Durch die Impulsübertragung  wird dieses  von der Behälterwand abgelöst.

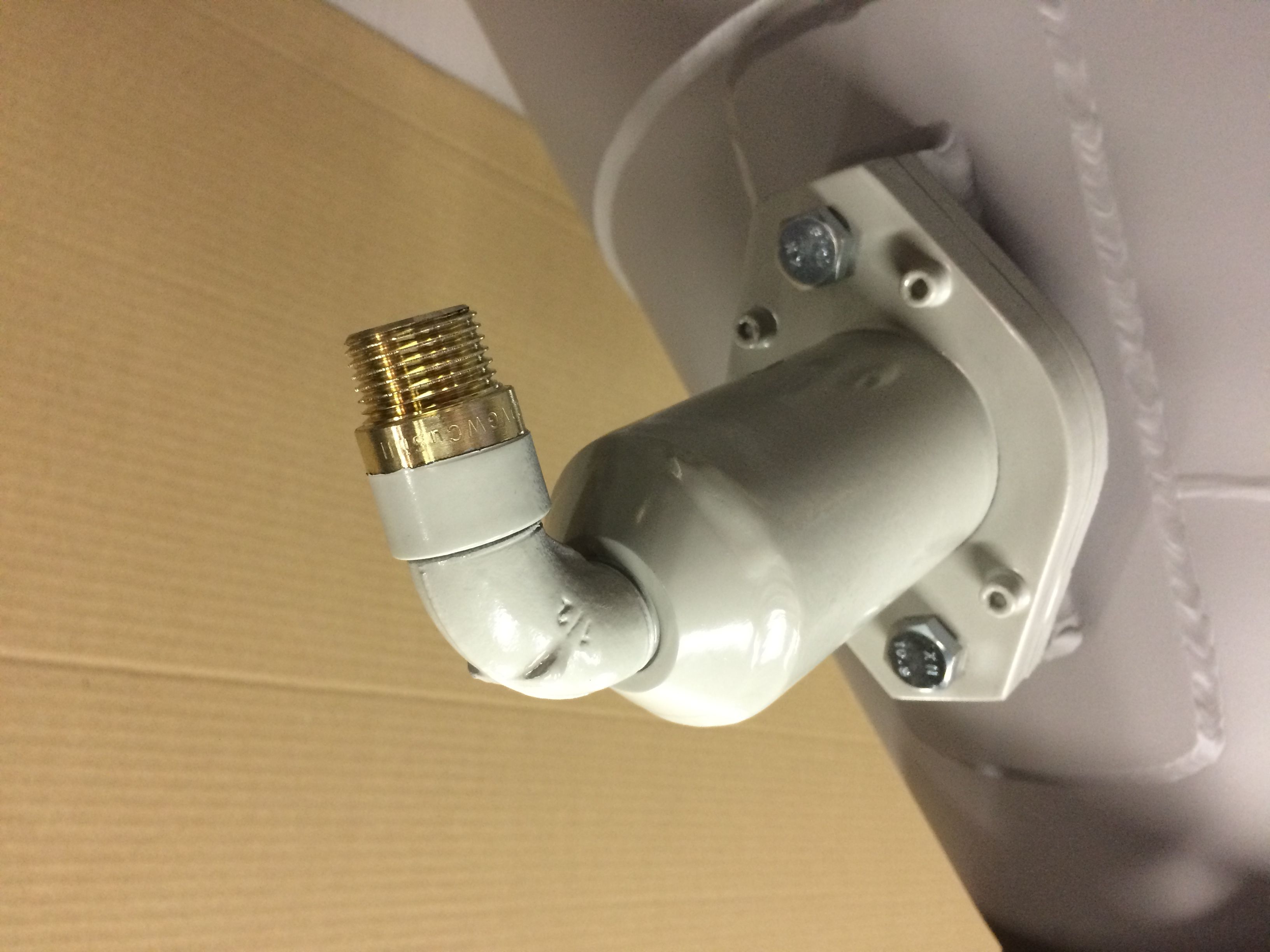

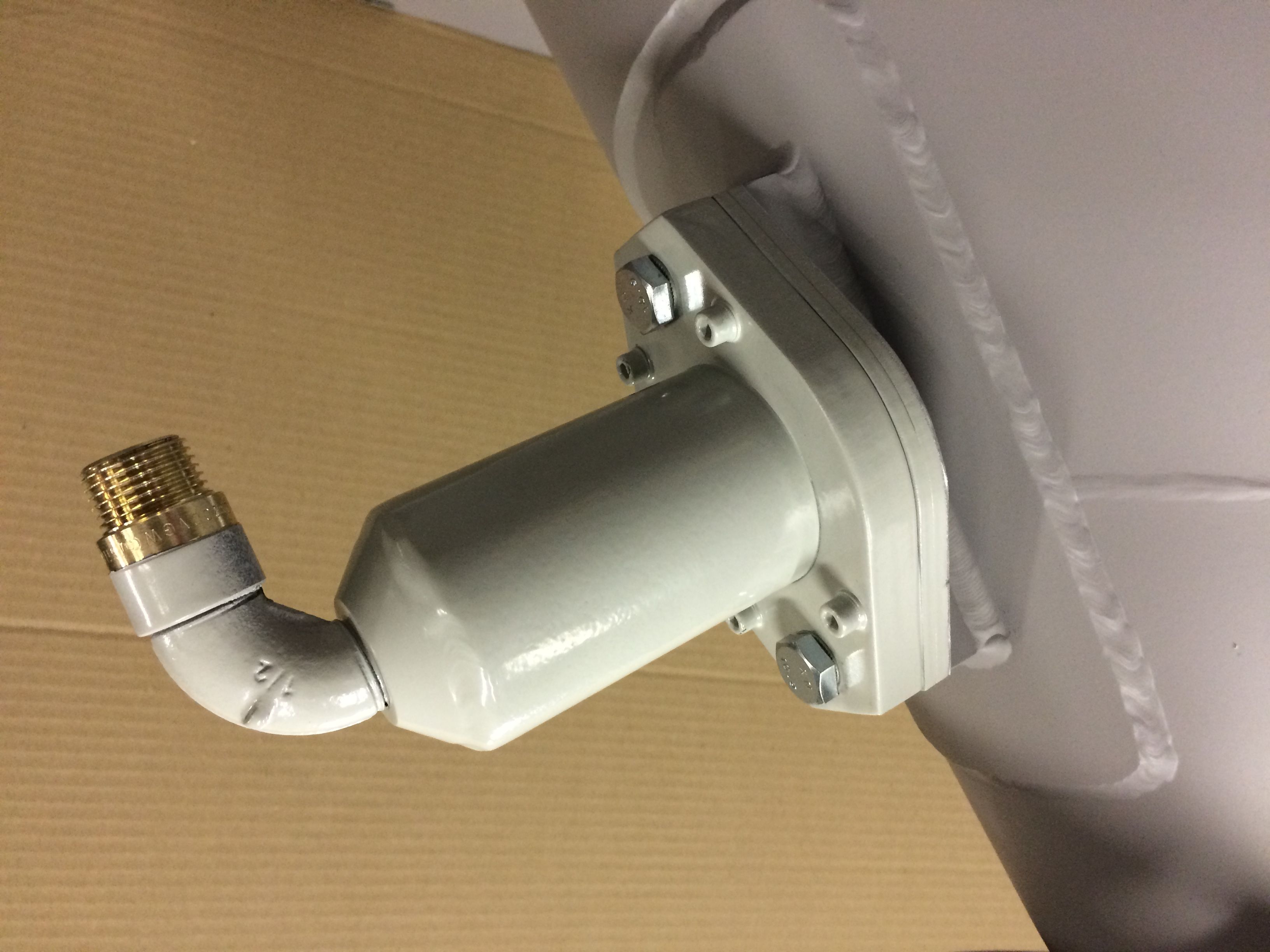

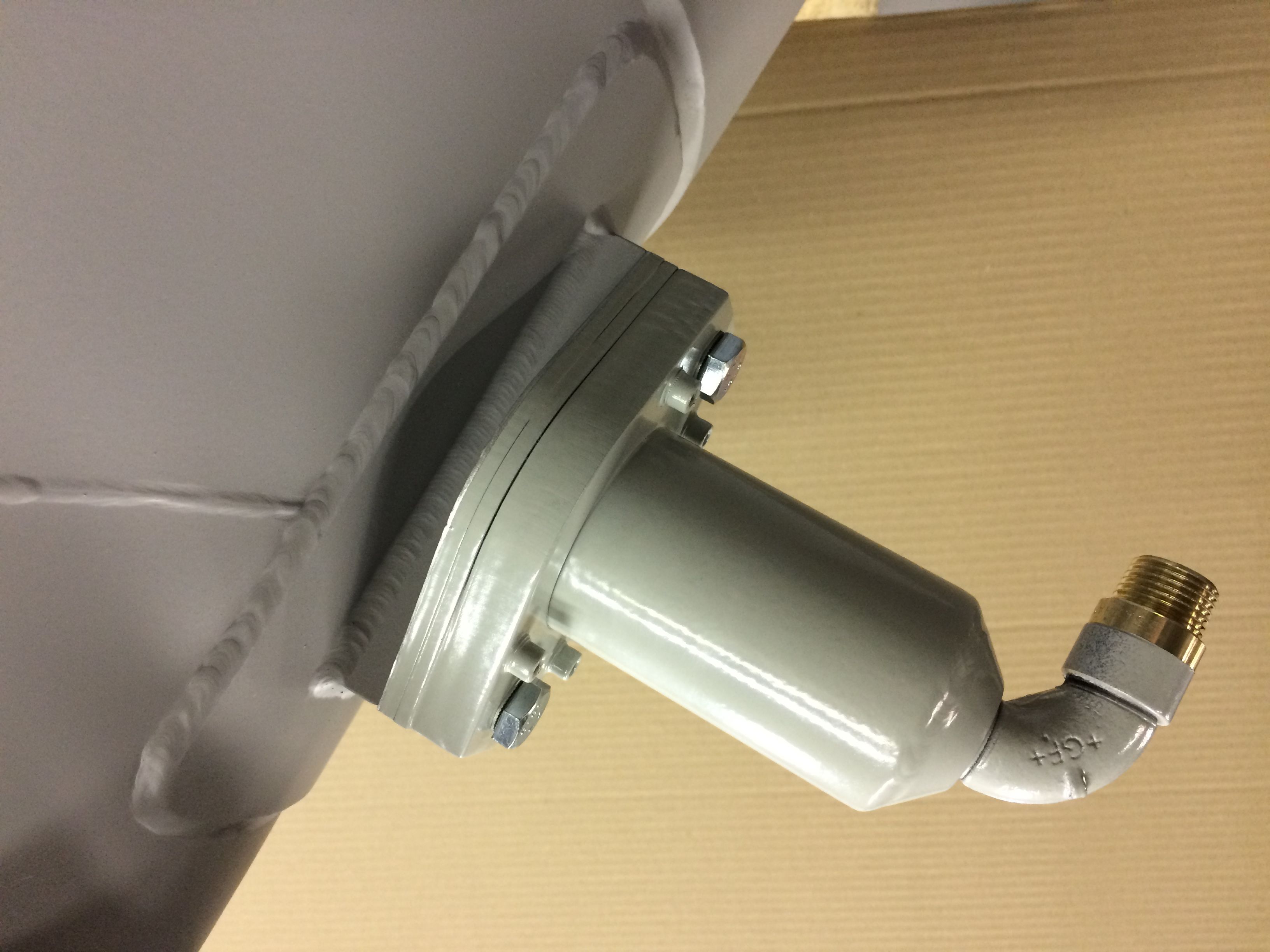

Produkt Bild 1
blockHeaderEditIcon
Produkt Bild 2
blockHeaderEditIcon
Produkt Bild 3
blockHeaderEditIcon
Produkt Bild 4
blockHeaderEditIcon
Zubehör Tab
blockHeaderEditIcon
- Anschweissplatte 130X30X15 aus St52 blank mit Verschraubung 10.9 verz.
- Anschweissplatte 130X30X15 aus 1.4301 mit Verschraubung 10.9 verz.
- Anschweissplatte 130X30X15 aus 1.4571 mit Verschraubung 10.9 verz.
- Magnetventil 24V/DC ½“
- Magnetventil 230V/AC ½“
- Magnetventil 24V/DC ½“ für ATEX-ZONE 22
- Magnetventil 230V/DC ½“ für ATEX-ZONE 22
- Kugelhahn Standard ½“ verz.
- Kugelhahn ½“aus Edelstahl
- Taktsteuerung 24V/DC
- Taktsteuerung 230V/AC (keine ATEX-ZONE 22 verfügbar)
- Schallschutzhaube mit Dämpfungsplatte download
